皮帶糾偏器
皮帶糾偏器:
眾所周知,皮帶運輸機跑偏的原因很多,如:物料的落點不在皮帶斷面的中間,機頭、機尾、導向滾筒、中間架等安裝不正,皮帶接頭不垂直與皮帶中心線,皮帶內部的張力不均勻,車輥運轉不靈活,滾筒磨損不一致,滾筒與皮帶間存有物料等因素可造成皮帶的跑偏。
皮帶跑偏的危害輕者物料灑落,皮帶機不能滿負荷運行,皮帶磨邊,重者造成撕帶、緊急停車等事故。對皮帶的跑偏,現有的方法不能長期可靠、有效,而且對膠帶無損傷地予以根治,原因就是上訴提到的諸多因素,隨著皮帶機運行時間的長短、運量的大小不斷的變化。
我司皮帶糾偏器(新型),與傳統糾偏器不同。

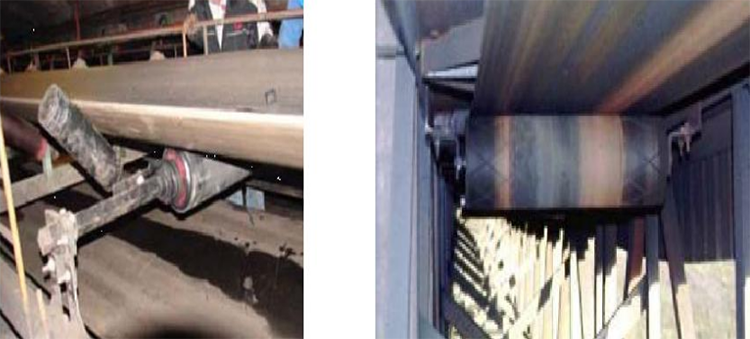

新型皮帶輥輪自動糾偏系統由若干套新型糾偏器組成,其安裝位置在皮帶轉向處前方3倍皮帶寬度的地方(關鍵點)。
各安裝一套后,再每隔50米-60米放置一套相應規格的“新型”糾偏器組件,來取代原有的普通槽式托輥和平行托輥。

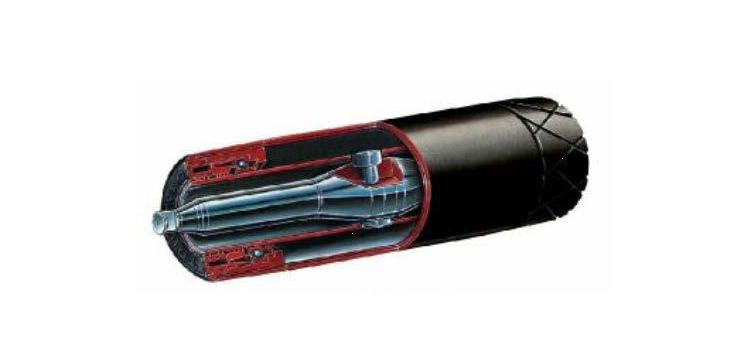

它是特殊的高效率的校正機械裝置。糾偏器中央轉軸的設計特殊而簡單,它含有一個裝在實心低碳鋼中央軸輥里的不銹鋼樞軸。這種不同類型的材料的結合消除了卡住失靈的可能性,整個單元永久焊死密封,保障了轉動功能的長久使用。
其工作原理是:利用托輥兩頭特別的椎體部分(類是于凸面托輥),引起托輥繞其中心的垂直軸旋轉。中央轉軸與傳送帶的平面垂直,結果是其校正動作總是與傳送帶面同一個水平上。

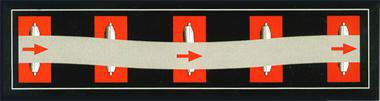

校正過程示意圖
當傳送帶開始偏離中心時,它會接觸到偏離方向那一邊的托輥的椎體部分。
滾筒的椎體部分與中心部分圓周旋轉速度的差異引起托輥繞其中心的轉軸旋轉。托輥旋轉的程度取決于傳送帶偏離中心位置的程度。由于托輥不再垂直于傳送帶運行的方向,斜交的托輥就會立即把傳送帶引導回中心位置上。一旦托輥把傳送帶引導回中心位置上,傳送帶的另一邊就會接觸到托輥另一邊的錐體部分,這引起托輥重新校正與傳送帶的垂直方向。它利用皮帶跑偏的趨勢進行皮帶的超前糾偏,是不依賴于傳送帶的邊緣來驅動的校正機制,從而實現了皮帶的在軌運行和邊緣無磨損的事實。托輥輥的滾筒表面覆蓋了橡皮(或根據用戶要求是特別的涂層),保障了傳送帶和托輥表面的良好接觸和摩擦。軸承盒以及前后密封圈是專門為整個新型產品系列開發的,保障在惡劣的環境下有效的密封性。
性能分析
內容
新型自動糾偏系統
糾偏方式
利用跑偏趨勢快速糾偏
糾偏效果
好
作用距離
40--60米
使用壽命
4--8年
維護量
免維護
對皮帶損傷
無
對支架損傷
無
適應環境
各種環境下能工作
可安裝性
直接以替換的方式安裝
經濟型分析
皮帶壽命
延長3--5年節約110萬
勞動強度
減少人員及勞動強度,達到減人增效的目的
安全運行
提高安全運行的穩定性和皮帶自動化運行的水平,為實現燃料運煤過程自動化打下基礎
對普通托輥的保護功能
長期保持自動狀態,加快了普通托輥的損壞率下降
選購規格型號:
本產品為定制產品,如需請聯系澳巴特環??萍加邢薰?。
